小區監控方案-采用嵌入式DVR作為錄像設備-經濟型方案

適用范圍：智能小區監控，小區物業管理視頻監控，寫字樓監控系統。
方案特點：本方案中設備選型以經濟實用為主，產品設備參數配置相對較低，適合低造價項目。
1、概述
        近年來，隨著社會經濟和科學技術的飛速發展，城鄉居民的生活水平有了顯著的提高，居住條件不斷改善，人們對安全技術防范的要求也越來越高，但是犯罪手段也在不斷變化。人們?cè)诮鉀Q了居住問題后，日益關心的是居住安全，因?yàn)閷?duì)于是那些流竄作案的犯罪分子往往選擇居民住宅區作為攻擊目標，入室盜竊、搶劫、殺人案件層層發生，以往靠小區保安以人防為主的防范措施已遠遠滿足不了人們的安全需要。為了打擊各種各樣的經濟刑事犯罪，保護國家和人民群眾的生命財產安全，保證各行各業和社會各部門的正常運轉，采用高科技手段預防和制止各種犯罪已成為小區監控系統的發展方向。

2、需求分析
通過小區監控系統對各重點部位進行全天24小時、不間斷的有效監控；
監控?cái)z像機選型需充分考慮小區夜間光線條件，保證夜間圖像清晰有效；
應采用基于H.264視頻偏解碼標準的設備進行圖像存儲；
所有的視頻數據實時存儲，錄像資料保存1個月以上；
存儲設備記錄的圖像信息應包含監控點的標識、日期、時間，應能按日期、時間、視頻通道標號及攝像機位置便捷檢索回放；
監控系統具有良好的擴展性能，可以適應小區規模不斷擴展的需要；
系統有電視墻顯示和控制功能；
物管人員和公安機關可以通過互聯網絡在授權下監視和查詢有關的監控圖像信息；
周界防盜報警控制主機采用總線方式與前端設備連接。
周界探測器采用主動式紅外對射探測器。
周界防盜報警系統和電視監控系統報警聯動。
能夠通過實施該安全防范系統對小區住戶、小區周邊、小區內重點區域和周邊區域進行有效監控，充分保障住戶的財產和人身安全；

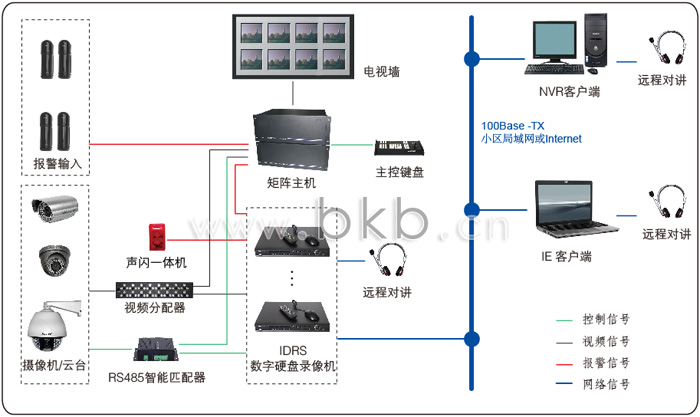

3、系統原理圖

4、系統組成
1）視頻監控系統
在小區主要道路、路口、廣場等位置安裝紅外夜視高速球攝像機。
在地下車庫出入口、地上停車場出入口安裝照車牌攝像機。
在圍墻周?chē)�安裝長距離紅外夜視攝像機或紅外夜視高速球攝像機。
在地下車庫內安裝槍型長距離固定焦距紅外夜視攝像機。
在小區出入口安裝紅外夜視高速球攝像機或固定焦距紅外夜視攝像機，如果在出入口需要對進出車輛進行車牌識別錄像，還需要安裝車牌攝像機。
在樓道內安裝半球型定焦紅外夜視攝像機。
在電梯轎廂內安裝防暴半球攝像機或防暴飛碟攝像機。
監控中心配置操作臺和電視墻，操作臺內安裝PC式數字硬盤錄像機，電視墻配置若干臺液晶監視器，電視墻圖像使用矩陣切換器三維操作鍵盤進行圖像切換和云臺控制，地面鋪設防靜電地板，設立獨立UPS。
2）報警系統
在周?chē)鷩鷫ξ恢酶鶕?jù)圍墻長度安裝適合的紅外對射探測器。
物業財務室等重要位置安裝雙鑒探測器或三鑒探測器。
5、主要設備參數
1）紅外勻速球（室外適用）
集攝像機、紅外燈、云臺和解碼器于一體；
攝像機與紅外燈分倉設計，夜間無反光現象；
紅外燈設計帶限流和穩壓過載保護功能，保證紅外燈長時間工作；
金屬機芯， 結構精致穩固；
帶自動溫度控，雙層防曬結構，適合各種氣候環境使用；
內置防雷模塊，有效提高球機的防雷擊和抗干擾能力；
標配含AC220/24V穩壓器。
圖像傳感器:1/4” SONY Super Had CCD
水平分辨率:480線
最低照度:Color: 0.1Lux，B/W:0.01Lux
光學變焦:22X，f =3.9～85.8mm ；數碼變焦:16X
日夜轉換:自動(雙濾光片切換) Auto 自動
紅外夜視距離:100米
通訊協議:Pelco-D， Pelco-P可選
水平/垂直掃描范圍:水平: 0~355度 垂直: 0~90度
水平/垂直掃描速度:12度/秒
通訊 :RS-485
電源:AC24V， 50/60HZ （標配含AC220/24V穩壓器 ）
工作溫度 -25˚C~50˚C (Relative Humidity: 95% max.)
2）紅外照車牌攝像機（室內外通用）
彩色/黑白自動轉換（ICR雙濾光片自動切換）；
金屬外殼，防暴設計；防水、防塵，符合IP66防護等級；
能夠清晰采集車輛的車牌號碼（夜間采集車牌圖像為黑白圖像，但可兼顧夜間普通保安監控）；
圖像傳感器：1/3” SONY Super HAD II CCD
水平分辨率：540電視線
日夜轉換：自動（ICR雙濾光片切換）
最低照度：0.01Lux
鏡頭：9-22mm手動變焦鏡頭
紅外夜視距離：10米，紅外燈亮度可調；
電源：DC12V
工作溫度：-10℃~ 50℃ (Relative Humidity: 95% max.)
3）50米室外防水紅外夜視攝像機（非溫控型，室外適用）
可以外部直接調整鏡頭遠近和聚焦
防水，防塵，達到IP66防護等級
圖像傳感器：1/3" SONY Super HAD CCD II
水平分辨率：420電視線
鏡頭：9-22mm固定光圈手動變焦鏡頭
最低照度：0.01Lux/F1.2；0Lux（紅外燈開啟）
紅外燈有效距離：50米
電源：DC12V
工作溫度：-10ºC~50ºC（相對濕度:最大95%）
4）60米室外紅外夜視全天候攝像機（溫控型，室外低溫環境適用）
防水，防塵，達到IP66防護等級
內置加熱器和風扇，適合全天候使用
圖像傳感器：1/3" SONY Super HAD CCD II
水平分辨率：420電視線
鏡頭：6--15mm手動光圈手動變焦鏡頭
最低照度：0.01Lux/F1.2；0Lux（紅外燈開啟）
紅外夜視距離：60米
風扇、加熱器：有
電源： DC12V
工作溫度： -25ºC~60ºC（相對濕度:最大95%）
5）30米海螺紅外夜視攝像機（樓內走廊適用）
3.5英寸，塑膠外殼，適合室內壁裝或吸頂安裝
圖像傳感器：1/3" SONY Super HAD CCD II
水平分辨率：420電視線
鏡頭：4-9mm固定光圈手動變焦鏡頭
最低照度：0.01Lux/F1.2；0Lux（紅外燈開啟）
夜視距離：30米
電源：DC12V
工作溫度：-10ºC ~ 50ºC（相對濕度:最大95%）
6）2.5寸防暴半球攝像機（電梯轎箱適用）
2.5英寸，防暴金屬外殼，可有效抵擋外來撞擊
室內吸頂安裝
圖像傳感器：1/3" SONY Super HAD CCD II
水平分辨率：420電視線
鏡頭：4-9mm固定光圈手動變焦鏡頭
最低照度：0.01Lux/F1.2
電源：DC12V
外型尺寸：108×69.5mm(Φ×H)
工作溫度：-10ºC ~ 50ºC（相對濕度:最大95%）
7）彩色飛碟攝像機（電梯轎箱適用）
防暴金屬外殼，可有效抵擋外來撞擊
室內吸頂安裝
圖像傳感器：1/3" SONY Super HAD CCD II
水平分辨率：420電視線
鏡頭：3.6mm
最低照度：0. 1Lux/F1.2
電源要求：DC12V
尺寸：86×57mm(Φ×H)
工作溫度：-10ºC ~ 50ºC（相對濕度:最大95%）
8）硬盤錄像機
采用Linux實時操作系統，高穩定性
支持手動錄像、移動偵測錄像、報警觸發錄像等多種錄像方式
支持4路同步回放，可以按錄像類型、時間、日期等方式回放檢索
可按錄像類型、時間、日期等方式檢索錄像資料，16倍速快進快退
支持面板、鼠標、遙控器操作
支持局域網和廣域網訪問, 支持動態IP地址
壓縮標準： H.264
視頻輸入： 16路(BNC,1Vp-p,75Ω)
預覽分辨率：PAL: 704*576,NTSC: 704*480
壓縮分辨率：PAL: 352×288，NTSC:320×240(CIF)
錄像速度： PAL: 25幀/秒/通道，支持1/3/6/12/25fps和用戶自定義
VGA輸出：1路
音頻輸入：4路(RCA)
音頻輸出：1路(RCA)
報警輸入輸出：8路/4路（開關量信號）
網絡接口：1個RJ45，10/100M自適應
通訊接口：1×RS422,1×PS/2, 1×USB2.0
硬盤接口：2×SATA (單盤最大2TB)
9）矩陣
微機模塊化、高密度矩陣設計；
單機最大255臺攝像機和32臺監視器；
菜單綜合設置，中英文菜單顯示可選擇；
系統時間、日期、運行狀態、攝像機標題屏幕顯示；
鍵盤口令輸入，優先級操作；
系統可分區，管理系統安全；
自由、程序、同步、群組切換多種切換方式；
視頻切換、報警控制三位一體；
控制恒速或變速云臺/控制電動鏡頭；
內置16路報警輸入/2路報警聯動輸出，可擴容；
警后聯動視頻切換、自動錄像；
報警輸出可編程；
系統支持RS-485、RS-422和RS-232三種通訊方式；
